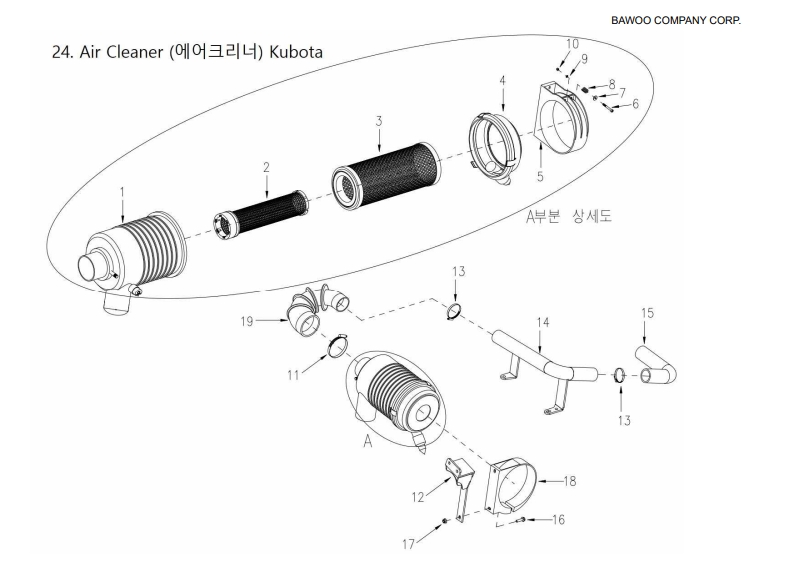

Bawoo BSL350EX v4
1. Корпус воздухоочистителя 330T4-2401
В корзину
-
+
2. Внутренний фильтрующий элемент 330T4-2402
В корзину
-
+
3. Наружный фильтрующий элемент 330T4-2403
В корзину
-
+
4. Нижняя крышка 330T4-2404
В корзину
-
+
5. Зажим 330T4-2405
В корзину
-
+
6. Болт 330T4-2406
В корзину
-
+
7. Шайба 330T4-2407
В корзину
-
+
8. Пружина 330T4-2408
В корзину
-
+
9. Шайба 330T4-2409
В корзину
-
+
10. Гайка 330T4-2410
В корзину
-
+
11. Зажим 330T4-2411
В корзину
-
+
12. Неподвижная пластина 330T4-2412
В корзину
-
+
13. Зажим 330T4-2413
В корзину
-
+
14. Шланг воздухоочистителя 1 330T4-2414
В корзину
-
+
15. Шланг воздухоочистителя 2 330T4-2415
В корзину
-
+
16. Болт 330T4-2416
В корзину
-
+
17. Гайка 330T4-2417
В корзину
-
+
18. Лента 330T4-2418
В корзину
-
+
19. Соединительная трубка 330T4-2419
В корзину
-
+
✕
