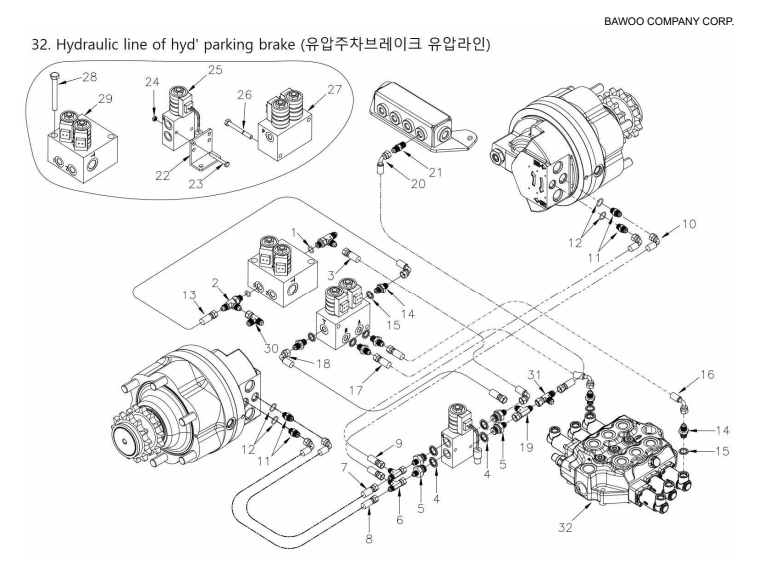

Bawoo BSL350EX v4
1. Уплотнительное кольцо 330T4-3201K
В корзину
-
+
2. Фитинг 330T4-3202K
В корзину
-
+
3. Шланг 330T4-3203K
В корзину
-
+
4. Уплотнение 330T4-3204K
В корзину
-
+
5. Фитинг 330T4-3205K
В корзину
-
+
6. Фитинг 330T4-3206K
В корзину
-
+
7. Шланг 330T4-3207K
В корзину
-
+
8. Шланг 330T4-3208K
В корзину
-
+
9. Шланг 330T4-3209K
В корзину
-
+
10. Шланг 330T4-3210K
В корзину
-
+
11. Фитинг 330T4-3211K
В корзину
-
+
12. Уплотнительное кольцо 330T4-3212K
В корзину
-
+
13. Шланг 330T4-3213K
В корзину
-
+
14. Фитинг 330T4-3214K
В корзину
-
+
15. Уплотнение 330T4-3215K
В корзину
-
+
16. Шланг 330T4-3216K
В корзину
-
+
17. Шланг 330T4-3217K
В корзину
-
+
18. Шланг 330T4-3218K
В корзину
-
+
19. T-образный фитинг 330T4-3219K
В корзину
-
+
20. Шланг 330T4-3220K
В корзину
-
+
21. Фитинг 330T4-3221K
В корзину
-
+
22. Неподвижная пластина 330T4-3222K
В корзину
-
+
23. Болт 330T4-3223K
В корзину
-
+
24. Гайка 330T4-3224K
В корзину
-
+
25. 4-ходовой электромагнитный клапан 330T4-3225K
В корзину
-
+
26. Болт 330T4-3226K
В корзину
-
+
27. Вспомогательный электромагнитный клапан 330T4-3227K
В корзину
-
+
28. Болт 330T4-3228K
В корзину
-
+
29. Главный электромагнитный клапан 330T4-3229K
В корзину
-
+
30. Фитинг 330T4-3230K
В корзину
-
+
31. Фитинг 330T4-3231K
В корзину
-
+
32. Главный регулирующий клапан 330T4-3232K
В корзину
-
+
✕
