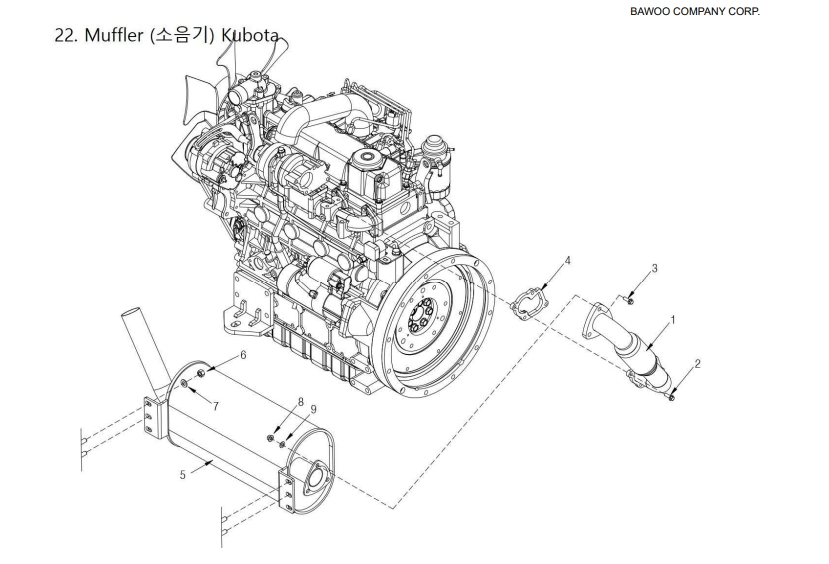

Bawoo BSL350EX v4
1. Соединительная трубка 330T4-2201
В корзину
-
+
2. Болт 330T4-2203-1
В корзину
-
+
3. Болт 330T4-2203-2
В корзину
-
+
4. Прокладка 330T4-2204
В корзину
-
+
5. Глушитель 330T4-2208
В корзину
-
+
6. Гайка 330T4-2207
В корзину
-
+
7. Шайба 330T4-2205-1
В корзину
-
+
8. Гайка 330T4-2207-1
В корзину
-
+
9. Шайба 330T4-2205
В корзину
-
+
✕
