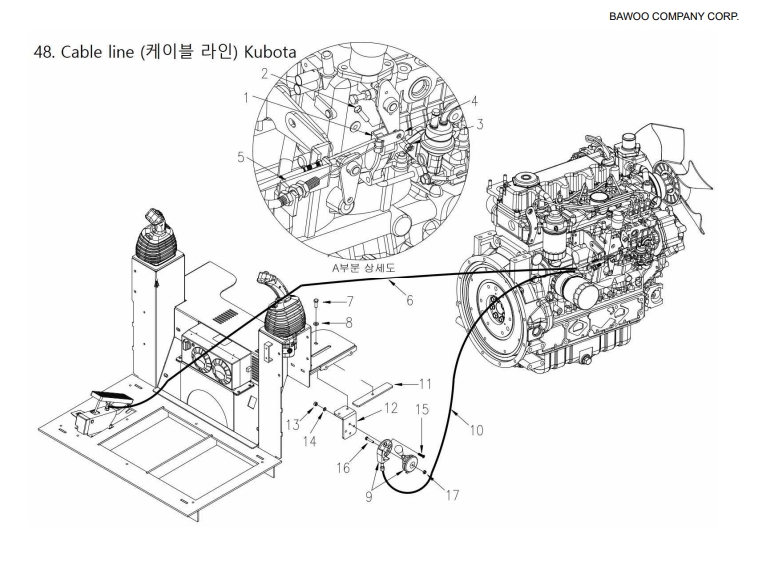

Bawoo BSL350EX v4
1. Трос акселератора в сборе 350-1601
В корзину
-
+
2. Болт 350-1602
В корзину
-
+
3. Гайка 350-1603
В корзину
-
+
4. Кронштейн для педали газа 350-1604
В корзину
-
+
5. Держатель троса акселератора в сборе 350-1605
В корзину
-
+
6. Трос педального акселератора 350-1606
В корзину
-
+
7. Болт 350-1607
В корзину
-
+
8. Шайба 350-1608
В корзину
-
+
9. Рычаг акселератора в сборе 350-1609
В корзину
-
+
10. Трос рычага акселератора 350-1610
В корзину
-
+
11. Резиновый чехол 350-1611
В корзину
-
+
12. Кронштейн для рычага акселератора 350-1612
В корзину
-
+
13. Гайка 350-1613
В корзину
-
+
14. Шайба 350-1614
В корзину
-
+
15. Болт 350-1615
В корзину
-
+
16. Болт 350-1616
В корзину
-
+
17. Гайка 350-1617
В корзину
-
+
✕
