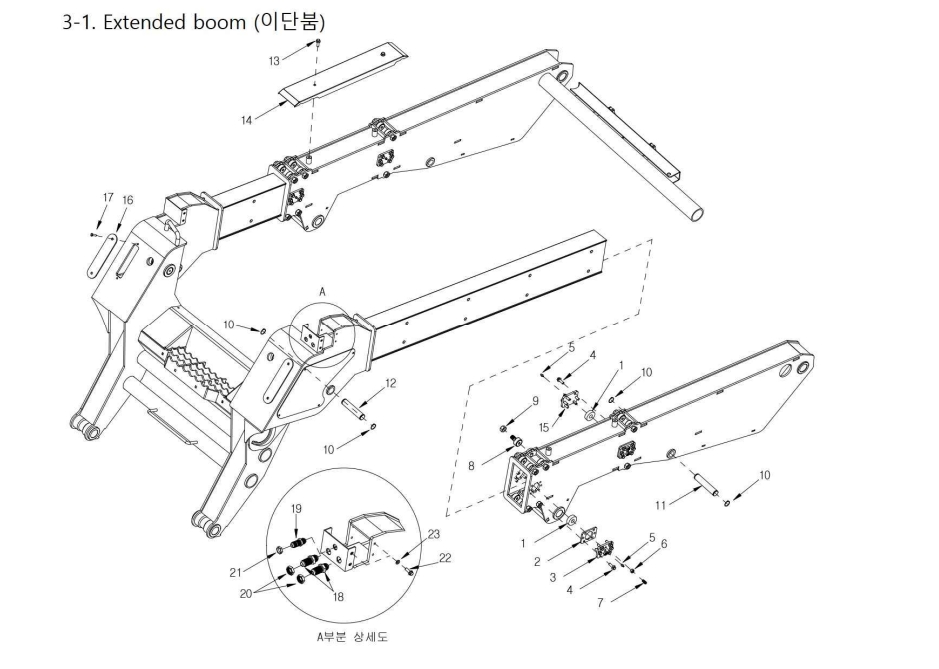

Bawoo BSL350EX v4
1. Подшипник 350T4TS-0301
В корзину
-
+
2. Распорная пластина 350T4TS-0302
В корзину
-
+
3. Прижимная пластина 350T4TS-0303
В корзину
-
+
4. Болт 350T4TS-0304
В корзину
-
+
5. Ниппель для смазки 350T4TS-0305
В корзину
-
+
6. Гайка 350T4TS-0306
В корзину
-
+
7. Болт 350T4TS-0307
В корзину
-
+
8. Болт 350T4TS-0308
В корзину
-
+
9. Гайка 350T4TS-0309
В корзину
-
+
10. Стопорное кольцо 350T4TS-0310
В корзину
-
+
11. Штифт 350T4TS-0311
В корзину
-
+
12. Штифт 350T4TS-0312
В корзину
-
+
13. Болт 350T4TS-0313
В корзину
-
+
14. Накладка 350T4TS-0314
В корзину
-
+
15. Прижимная пластина 350T4TS-0315
В корзину
-
+
16. Накладка 350T4TS-0316
В корзину
-
+
17. Болт 350T4TS-0317
В корзину
-
+
18. Фитинг 350T4TS-0318
В корзину
-
+
19. Фитинг 350T4TS-0319
В корзину
-
+
20. Гайка 350T4TS-0320
В корзину
-
+
21. Гайка 350T4TS-0321
В корзину
-
+
22. Болт 350T4TS-0322
В корзину
-
+
23. Шайба 350T4TS-0323
В корзину
-
+
✕
