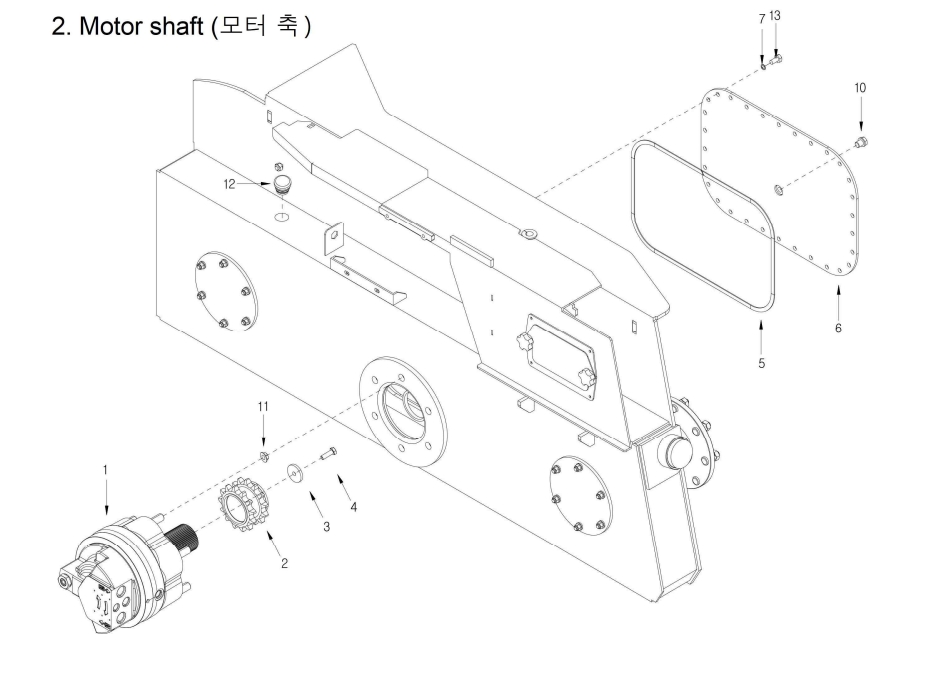

Bawoo BSL350EX v4
1. Приводной двигатель 330T4-0205-1
В корзину
-
+
2. Цепная передача 330T4-0202-1
В корзину
-
+
3. Уплотнительное кольцо 330T4-0201-1
В корзину
-
+
4. Болт 330T4-0207
В корзину
-
+
5. Уплотнительная прокладка смотрового окна 330T4-0208-1
В корзину
-
+
6. Смотровое окно 330T4-0209-1
В корзину
-
+
7. Гайка 330T4-0209-02
В корзину
-
+
10. Болт для подачи масла 330T4-0212
В корзину
-
+
11. Гайка 330T4-0204-01
В корзину
-
+
12. Крышка корпуса бортовой передачи 330T4-0213
В корзину
-
+
13. Болт 330T4-0214
В корзину
-
+
✕
