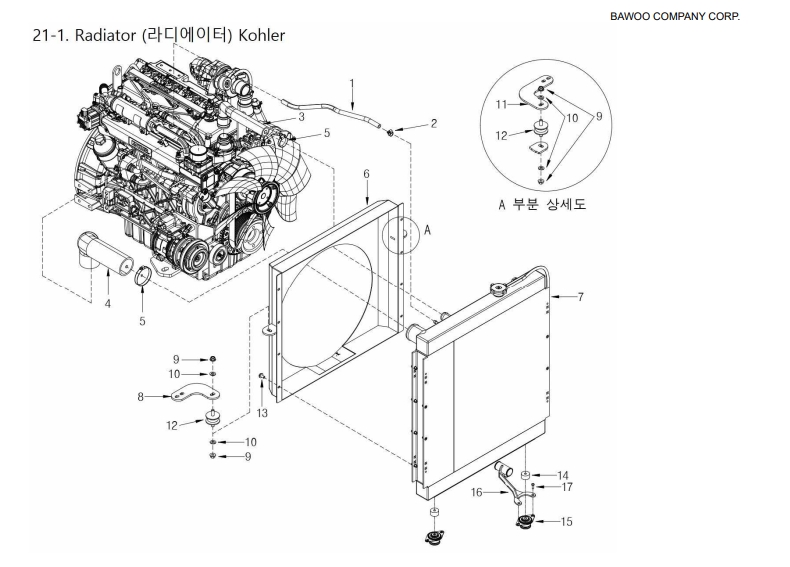

Bawoo BSL350EX v4
1. Верхний шланг радиатора I 330T4-2106-1KH
В корзину
-
+
2. Зажим для шланга 330T4-2107KH
В корзину
-
+
3. Верхний шланг радиатора II 330T4-2106-2KH
В корзину
-
+
4. Нижний шланг радиатора 330T4-2108-1KH
В корзину
-
+
5. Зажим для шланга 330T4-2107-1KH
В корзину
-
+
6. Крышка вентилятора 330T4-2103-1KH
В корзину
-
+
7. Радиатор 330T4-2101KH
В корзину
-
+
8. Фиксированный кронштейн 330T4-2114-1KH
В корзину
-
+
9. Гайка 330T4-2116
В корзину
-
+
10. Шайба 330T4-2116-01
В корзину
-
+
11. Крепежный кронштейн 330T4-2137-1KH
В корзину
-
+
12. Виброизолирующая резина 330T4-2115
В корзину
-
+
13. Болт 330T4-2104KH
В корзину
-
+
14. Распорка 330T4-2140
В корзину
-
+
15. Виброизолирующая резина 330T4-2115KH
В корзину
-
+
16. Кронштейн для шланга 330T4-2141
В корзину
-
+
17. Болт 330T4-2142
В корзину
-
+
✕
