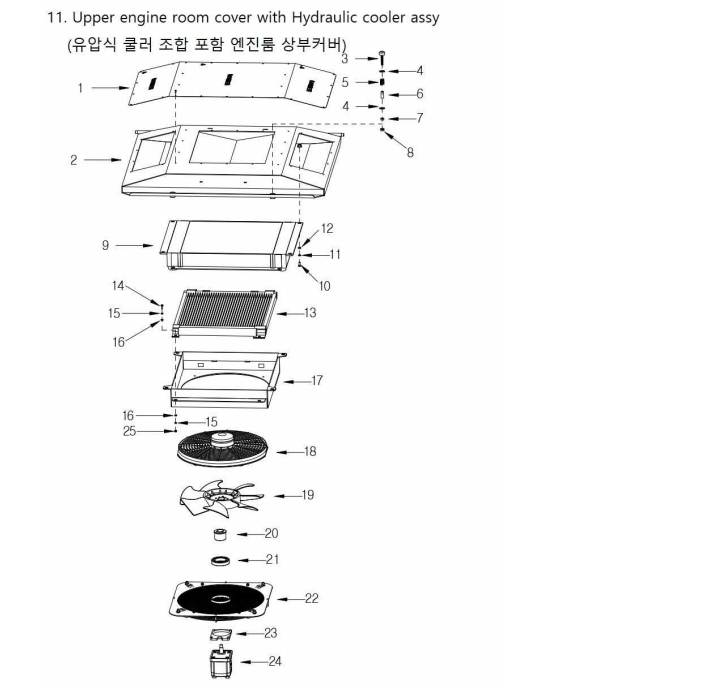

Bawoo BSL350EX v4
1. Сетчатая пластина 330T4-1101H
В корзину
-
+
2. Верхняя крышка машинного отделения 330T4-0832-1C
В корзину
-
+
3. Болт 330T4-1103H
В корзину
-
+
4. Шайба 330T4-1104H
В корзину
-
+
5. Пружина 330T4-1105H
В корзину
-
+
6. Распорка 330T4-1106H
В корзину
-
+
7. Гайка 330T4-1107H
В корзину
-
+
8. Гайка 330T4-1108H
В корзину
-
+
9. Масляный радиатор 330T4-1109H
В корзину
-
+
10. Болт 330T4-1110H
В корзину
-
+
11. Пружинная шайба 330T4-1111H
В корзину
-
+
12. Шайба 330T4-1112H
В корзину
-
+
13. Конденсатор 330T4-1113H
В корзину
-
+
14. Болт 330T4-1114H
В корзину
-
+
15. Пружинная шайба 330T4-1115H
В корзину
-
+
16. Шайба 330T4-1116H
В корзину
-
+
17. Неподвижная пластина для конденсатора 330T4-1117H
В корзину
-
+
18. Крышка для вентилятора 330T4-1118H
В корзину
-
+
19. Вентилятор 330T4-1119H
В корзину
-
+
20. Втулка 330T4-1120H
В корзину
-
+
21. Подшипник 330T4-1121H
В корзину
-
+
22. Пластина 330T4-1122H
В корзину
-
+
23. Кронштейн для гидравлического двигателя 330T4-1123H
В корзину
-
+
24. Гидравлический мотор 330T4-1124H
В корзину
-
+
25. Гайка 330T4-1125H
В корзину
-
+
✕
