Bawoo BSL350EX v4

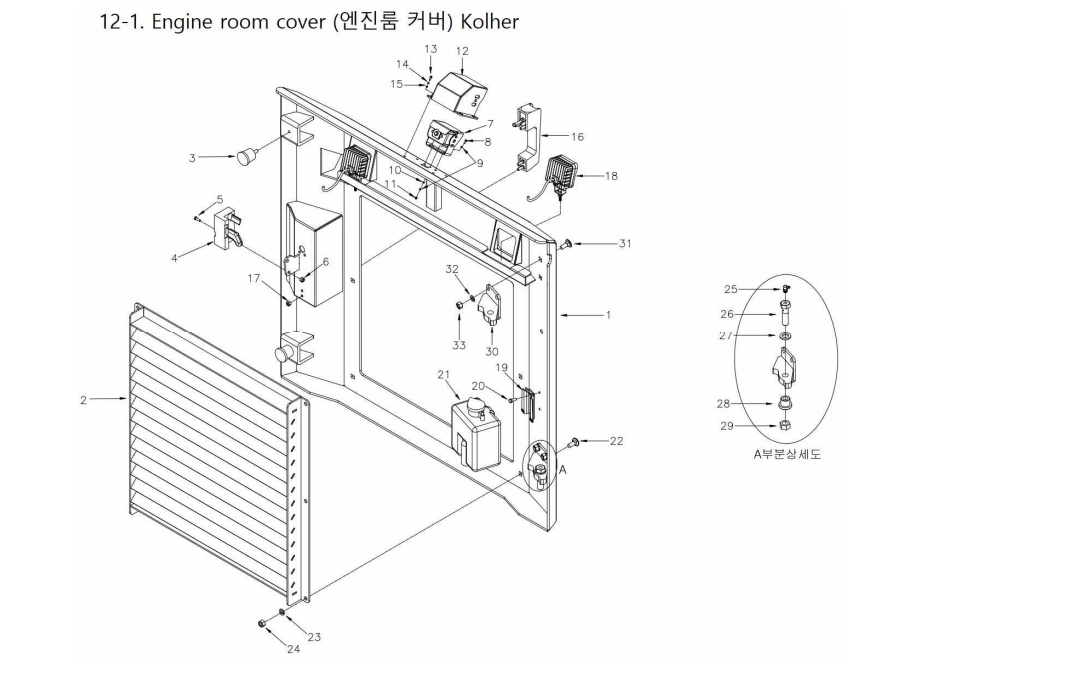

1. Крышка машинного отделения 330T4-1201-1KH
В корзину
-
+
2. Вспомогательная крышка 330T4-1216-1KH
В корзину
-
+
3. Резиновая опора 330T4-1209-1
В корзину
-
+
4. Запирающее устройство 330T4-1229
В корзину
-
+
5. Болт 330T4-1230
В корзину
-
+
6. Гайка 330T4-1231
В корзину
-
+
7. Камера заднего вида в сборе 330T4-1239
В корзину
-
+
8. Болт 330T4-1240
В корзину
-
+
9. Пружинная шайба 330T4-1241
В корзину
-
+
10. Шайба 330T4-1242
В корзину
-
+
11. Гайка 330T4-1243
В корзину
-
+
12. Крышка для камеры заднего вида 330T4-1244
В корзину
-
+
13. Болт 330T4-1245
В корзину
-
+
14. Пружинная шайба 330T4-1246
В корзину
-
+
15. Шайба 330T4-1247
В корзину
-
+
16. Ручка 330T4-1232
В корзину
-
+
17. Гайка 330T4-1233
В корзину
-
+
18. Фара 330T4-1212-1
В корзину
-
+
19. Пластина 330T4-2128-1
В корзину
-
+
20. Болт 330T4-2135
В корзину
-
+
21. Дополнительный резервуар для воды 330T4-2128A
В корзину
-
+
22. Квадратный болт 330T4-1204-1
В корзину
-
+
23. Пружинная шайба 330T4-1206-1
В корзину
-
+
24. Гайка 330T4-1205-1
В корзину
-
+
25. Ниппель для смазки 330T4-1208
В корзину
-
+
26. Шарнирный вал 330T4-1202-1
В корзину
-
+
27. Шайба 330T4-1207-1
В корзину
-
+
28. Гнездо для петель 330T4-1203-1
В корзину
-
+
29. Гайка 330T4-1207-2
В корзину
-
+
30. Шарнирный кронштейн 330T4-1203-1
В корзину
-
+
31. Квадратный болт 330T4-1204
В корзину
-
+
32. Пружинная шайба 330T4-1206
В корзину
-
+
33. Гайка 330T4-1205
