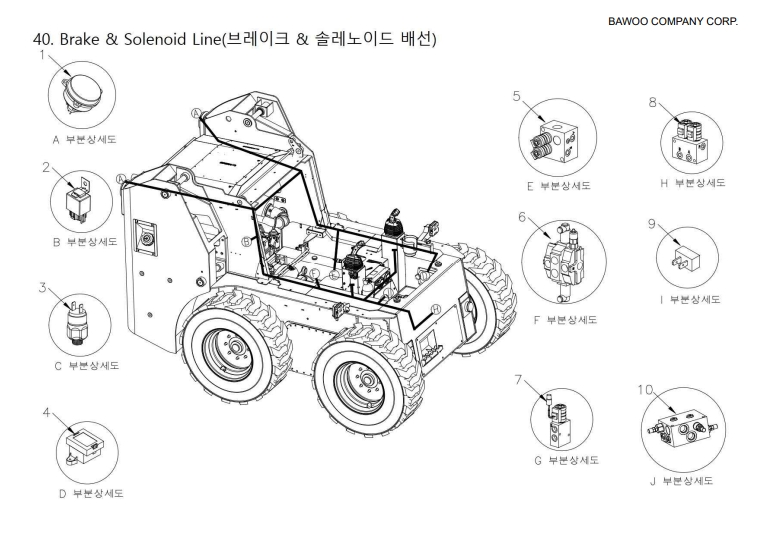

40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Стоп-сигнал 350-4901
В корзину
-
+
2. Реле стоп-сигнала 350-4902
В корзину
-
+
3. Включатель стоп-сигнала 350-4903
В корзину
-
+
4. Главный блок предохранителей 350-4904
В корзину
-
+
5. Главный электромагнитный клапан 350-4905
В корзину
-
+
6. Дополнительный электромагнитный клапан, гидравлика 350-4906
В корзину
-
+
7. Дополнительный электромагнитный клапан, тормоз 350-4907
В корзину
-
+
8. Электромагнитный клапан 350-4908
В корзину
-
+
9. Главный предохранитель 350-4909
В корзину
-
+
10. Самовыравнивающийся клапан 350-4912
В корзину
-
+
✕
