BSL350EX v4
Каталог запасных частей
Инструкция по эксплуатации
Техобслуживание
Сервис
Сайт Bawoo
4. Переходная плита
12-1. Крышка машинного отделения Kohler
48. Кабельная линия Kubota
33. Гидравлический трубопровод удлиненной стрелы
3-1. Телескопическая стрела
18. Система регулирующих клапанов для джойстика
12. Крышка машинного отделения Kubota
42. Электрическая система для стеклоочистителя, омывающей жидкости, вращающегося маяка
16. Кабина оператора и шина
21. Радиатор Kubota
25. Гидравлический бак и топливный бак
26. Топливопровод Kubota
17. Ручка рулевого управления, джойстик управления
2. Вал двигателя
15. Передняя дверь в сборе
22. Глушитель Kubota
38. Электрическая система Kubota
34. Гидравлическая линия высокоточной системы
43. Предохранительное устройство
7. Наклонный цилиндр
35-1. Кондиционер воздуха Kohler
19. Двигатель Kubota
26-1 Топливопровод Kohler
48-1. Кабельная линия Kohler
9. Внешние кузовные части
8. Телескопический цилиндр
45. Приводной насос

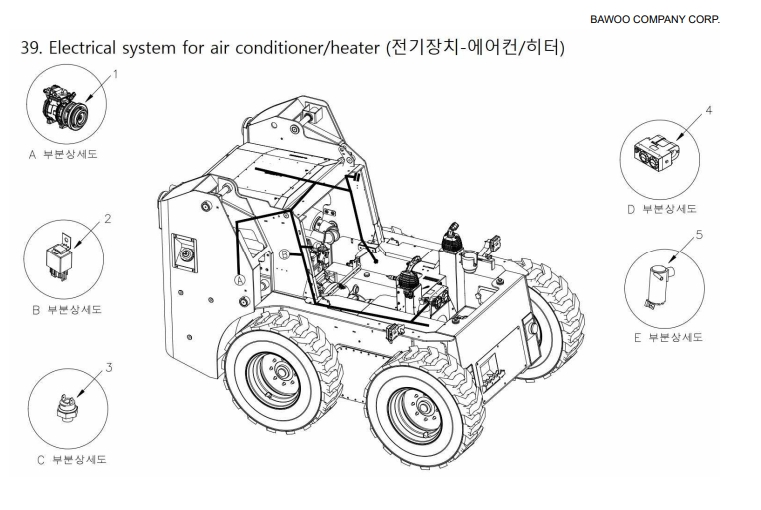

39. Электрическая система для кондиционера и обогревателя воздуха
14. Кабина оператора, ограждение кабины
20. Насос
6. Подъемный цилиндр
21-1. Радиатор Kohler
44. Электрические детали — резервная сигнализация
19-1. Двигатель Kohler
29. Вспомогательная гидравлическая линия
38-1. Электрическая система Kohler
5. Ковш
11. Верхняя крышка машинного отделения с гидравлическим охладителем в сборе
1. Ходовая часть
47. Регулирующий клапан
22-1. Глушитель Kohler
46. Приводной двигатель
3. Стрела
31. Гидравлическая магистраль приводной части
28. Гидравлическая линия ковша
37. Приборная панель, кабина
37-1. Приборная панель, ограждение кабины
40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Компрессор 330T4-3903
В корзину
-
+
2. Реле 330T4-3904
В корзину
-
+
3. Реле давления газа 330T4-3901
В корзину
-
+
4. Испаритель 330T4-3902
В корзину
-
+
5. Двигатель бачка для жидкости омывателя стеклоподъемников 330T4-3905
В корзину
-
+
✕
