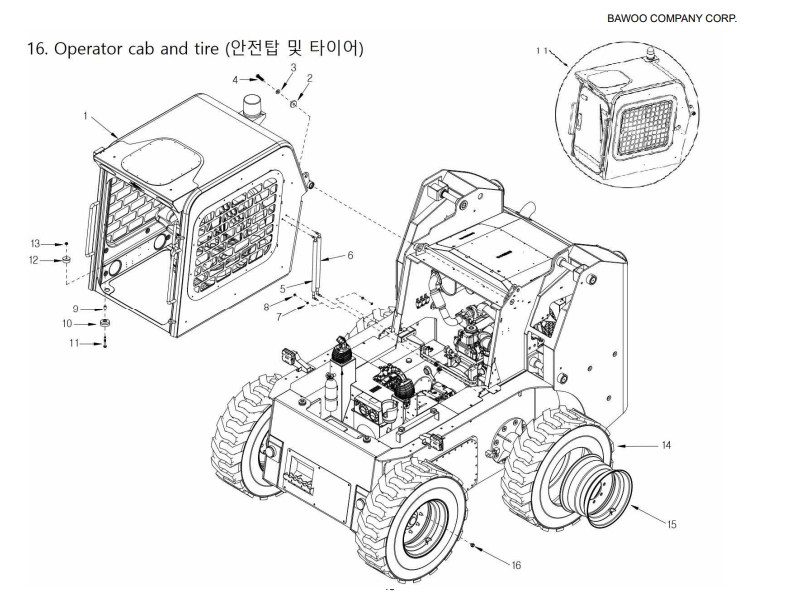

Bawoo BSL350EX v4
1. Кабина оператора в сборе 330T4-1601
В корзину
-
+
1-1. Кабина оператора в сборе с ограждением кабины 330T4-1601-1
В корзину
-
+
2. Крепежная шайба для кабины оператора 330T4-1602
В корзину
-
+
3. Плоская шайба 330T4-1603
В корзину
-
+
4. Болт 330T4-1604
В корзину
-
+
5. Газовый амортизатор 330T4-1605
В корзину
-
+
6. Газовый амортизатор 330T4-1606
В корзину
-
+
7. Пружинная шайба 330T4-1607
В корзину
-
+
8. Гайка 330T4-1608
В корзину
-
+
9. Распорка 330T4-1609
В корзину
-
+
10. Резинка 330T4-1610
В корзину
-
+
11. Болт 330T4-1611
В корзину
-
+
12. Виброизолирующая резина 330T4-1612
В корзину
-
+
13. Гайка 330T4-1613
В корзину
-
+
14. Шина 330T4-1614
В корзину
-
+
15. Колесо 330T4-1615
В корзину
-
+
16. Колесная гайка 330T4-1616
