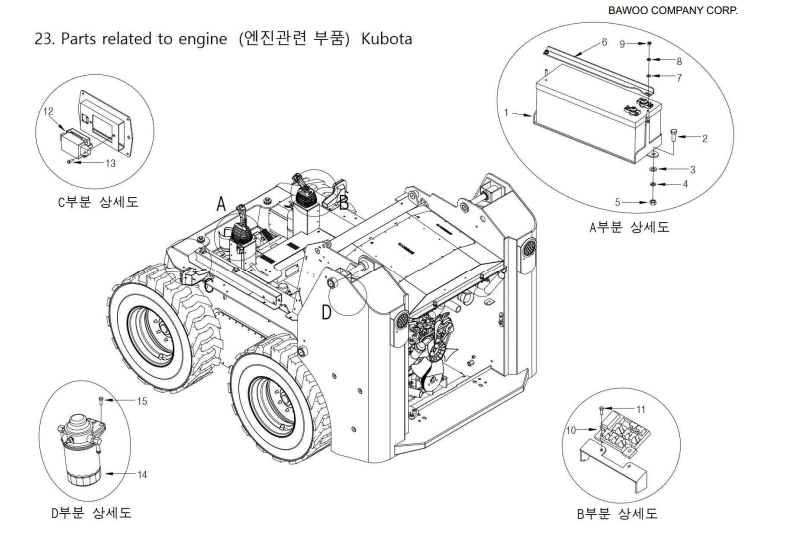

23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Лоток аккумулятора 330T4-2301
В корзину
-
+
2. Болт 330T4-2302
В корзину
-
+
3. Шайба 330T4-2303
В корзину
-
+
4. Шайба 330T4-2304
В корзину
-
+
5. Гайка 330T4-2305
В корзину
-
+
6. Неподвижная пластина 330T4-2306
В корзину
-
+
7. Шайба 330T4-2307
В корзину
-
+
8. Гайка 330T4-2308
В корзину
-
+
9. Шайба 330T4-2309
В корзину
-
+
10. Блок предохранителей 330T4-2319
В корзину
-
+
11. Болт 330T4-2321
В корзину
-
+
12. Релейная коробка 330T4-2316
В корзину
-
+
13. Болт 330T4-2317
В корзину
-
+
14. Топливный фильтр 330T4-2326-1
В корзину
-
+
15. Болт 330T4-2325
В корзину
-
+
✕
