Bawoo BSL350EX v4

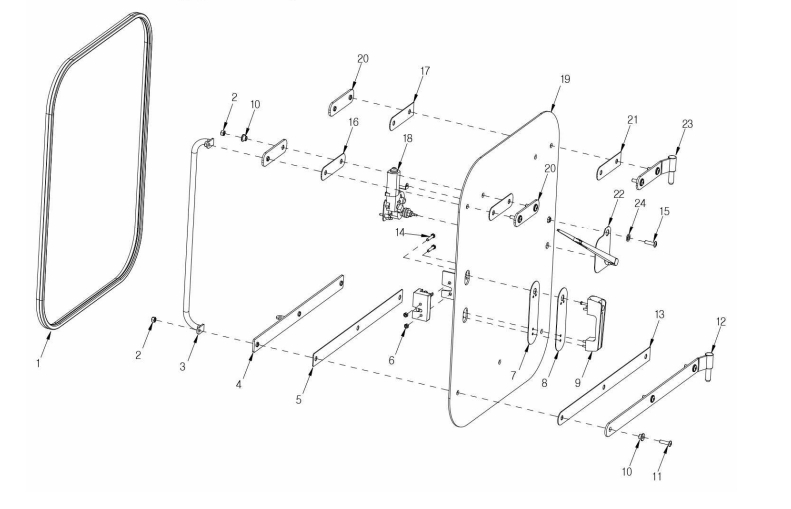

1. Формовочная резина для стекла 330T4-1501
В корзину
-
+
2. Болт 330T4-1502
В корзину
-
+
3. Ручка 330T4-1503
В корзину
-
+
4. Нижняя стеклянная опора 330T4-1504
В корзину
-
+
5. Прокладка 330T4-1505
В корзину
-
+
6. Гайка 330T4-1506
В корзину
-
+
7. Прокладка 330T4-1507
В корзину
-
+
8. Опора для ручки в сборе 330T4-1508
В корзину
-
+
9. Ручка в сборе 330T4-1509
В корзину
-
+
10. Втулка MC 330T4-1510
В корзину
-
+
11. Болт 330T4-1511
В корзину
-
+
12. Нижняя шарнирная пластина 330T4-1512
В корзину
-
+
13. Прокладка 330T4-1513
В корзину
-
+
14. Болт 330T4-1514
В корзину
-
+
15. Болт 330T4-1515
В корзину
-
+
16. Прокладка 330T4-1516
В корзину
-
+
17. Прокладка 330T4-1517
В корзину
-
+
18. Двигатель стеклоочистителя ветрового стекла в сборе 330T4-1518
В корзину
-
+
19. Стекло 330T4-1519
В корзину
-
+
20. Верхняя стеклянная опора 330T4-1520
В корзину
-
+
21. Прокладка 330T4-1521
В корзину
-
+
22. Стеклоочиститель лобового стекла в сборе 330T4-1522
В корзину
-
+
23. Верхняя шарнирная пластина 330T4-1523
В корзину
-
+
24. Шайба 330T4-1524
В корзину
-
+
25. Замок в сборе 330T4-1525
