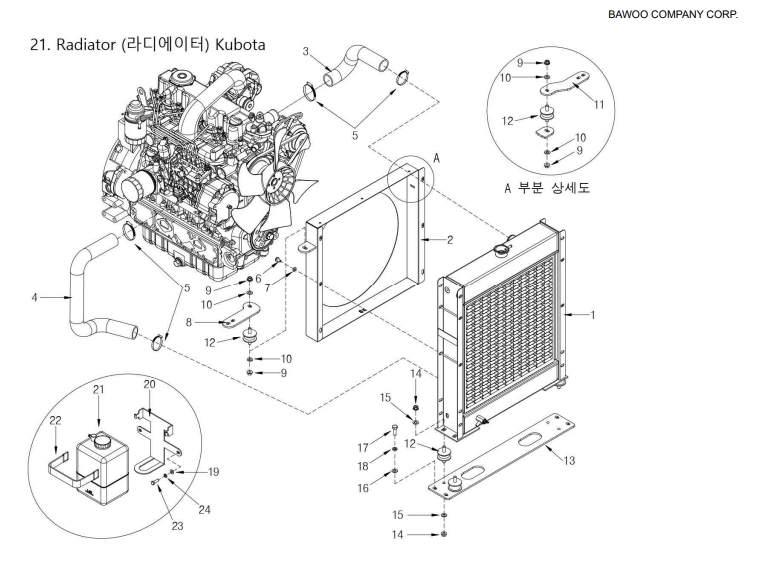

Bawoo BSL350EX v4
1. Радиатор 330T4-2101
В корзину
-
+
2. Крышка вентилятора 330T4-2103-1
В корзину
-
+
3. Верхний шланг радиатора 330T4-2106-1
В корзину
-
+
4. Нижний шланг радиатора 330T4-2108-1
В корзину
-
+
5. Зажим для шланга 330T4-2107
В корзину
-
+
6. Болт 330T4-2104
В корзину
-
+
7. Шайба 330T4-2105
В корзину
-
+
8. Крепежный кронштейн 330T4-2114-1
В корзину
-
+
9. Гайка 330T4-2116
В корзину
-
+
10. Шайба 330T4-2116-01
В корзину
-
+
11. Крепежный кронштейн 330T4-2137-1
В корзину
-
+
12. Виброизолирующая резина 330T4-2115
В корзину
-
+
13. Неподвижная пластина 330T4-2126-1
В корзину
-
+
14. Гайка 330T4-2123
В корзину
-
+
15. Шайба 330T4-2124
В корзину
-
+
16. Шайба 330T4-2119
В корзину
-
+
17. Болт 330T4-2117
В корзину
-
+
18. Шайба 330T4-2118
В корзину
-
+
19. Шайба 330T4-2138
В корзину
-
+
20. Пластина расширительного бака 330T4-2128-2
В корзину
-
+
21. Расширительный бак в сборе 330T4-2128A
В корзину
-
+
22. Фиксированная полоса 330T4-2134
В корзину
-
+
23. Болт 330T4-2135
В корзину
-
+
24. Шайба 330T4-2139
В корзину
-
+
✕
