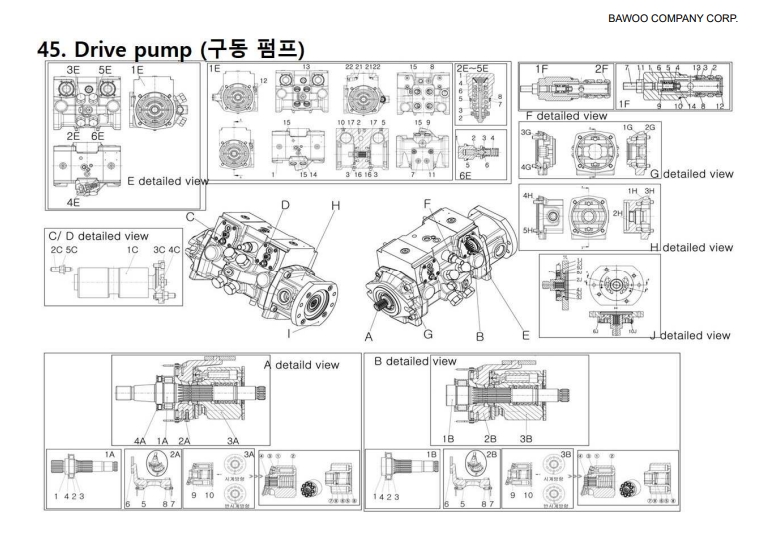

45. Приводной насос
39. Электрическая система для кондиционера и обогревателя воздуха
14. Кабина оператора, ограждение кабины
20. Насос
6. Подъемный цилиндр
21-1. Радиатор Kohler
44. Электрические детали — резервная сигнализация
19-1. Двигатель Kohler
29. Вспомогательная гидравлическая линия
38-1. Электрическая система Kohler
5. Ковш
11. Верхняя крышка машинного отделения с гидравлическим охладителем в сборе
1. Ходовая часть
47. Регулирующий клапан
22-1. Глушитель Kohler
46. Приводной двигатель
3. Стрела
31. Гидравлическая магистраль приводной части
28. Гидравлическая линия ковша
37. Приборная панель, кабина
37-1. Приборная панель, ограждение кабины
40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1A. Приводной вал с подшипником R902195142
В корзину
-
+
1. Приводной вал R902061923
В корзину
-
+
2. Роликовый подшипник скольжения R913011777
В корзину
-
+
3. Стопорное кольцо R909083360
В корзину
-
+
4. V-образное кольцо R909832149
В корзину
-
+
2A. Опора R902195140
В корзину
-
+
5. Опора R R902146663
В корзину
-
+
6. Скользящее кольцо R902051397
В корзину
-
+
7. Вкладыш подшипника R902085005
В корзину
-
+
8. Опорный подшипник в сборе R902603571
В корзину
-
+
3A. Корпус R902491495
В корзину
-
+
9. Поворотная группа, гидравлическая секция R902491494
В корзину
-
+
1. Накладка на поршень R902146883
В корзину
-
+
1. Накладка на поршень R902087180
В корзину
-
+
2. Комплект цилиндров R902504905
В корзину
-
+
5. Цилиндр R902484762
В корзину
-
+
6. Пружина R902400724
В корзину
-
+
7. Нажимной штифт R902400725
В корзину
-
+
8. V-образное кольцо R902400726
В корзину
-
+
9. Резервное кольцо R902400727
В корзину
-
+
3. Пластина R902486988
В корзину
-
+
4. Удерживающий шарик R902436450
В корзину
-
+
10. Пластина клапана R902188425
В корзину
-
+
4A. Комплект уплотнений для поворотной группы R902195103
В корзину
-
+
B. Клапан R902199805
В корзину
-
+
1B. Приводной вал с подшипником R902195108
В корзину
-
+
1. Приводной вал R902087240
В корзину
-
+
2. Роликовый подшипник скольжения R913011777
В корзину
-
+
3. Стопорное кольцо R909083360
В корзину
-
+
4. Пружина R909832149
В корзину
-
+
2B. Кабель R902195140
В корзину
-
+
5. Опора R902146663
В корзину
-
+
6. Скользящее кольцо R902051397
В корзину
-
+
7. Вкладыш подшипника R902085005
В корзину
-
+
8. Опорный подшипник в сборе R902603571
В корзину
-
+
3B. Корпус R902491495
В корзину
-
+
9. Поворотная группа, гидравлическая секция R902491494
В корзину
-
+
1. Накладка на поршень R902146883
В корзину
-
+
1. Накладка на поршень R902087180
В корзину
-
+
2. Комплект цилиндров R902504905
В корзину
-
+
5. Цилиндр R902484762
В корзину
-
+
6. Пружина R902400724
В корзину
-
+
7. Нажимной штифт R902400725
В корзину
-
+
8. V-образное кольцо R902400726
В корзину
-
+
9. Резервное кольцо R902400727
В корзину
-
+
3. Тарелка R902486988
В корзину
-
+
4. Удерживающий шарик R902436450
В корзину
-
+
10. Клапанная пластина R902188424
В корзину
-
+
C. Гидравлическое управление R902198999
В корзину
-
+
D. Гидравлическое управление R902198999
В корзину
-
+
1C. Позиционирующий поршень R902226745
В корзину
-
+
2C. Резьбовой штифт R902237894
В корзину
-
+
3C. Гнездо, винт с головкой R909083018
В корзину
-
+
4C. Шестигранная гайка R902017521
В корзину
-
+
5C. Уплотнительная гайка R909152707
В корзину
-
+
E. Корпус насоса R902195979
В корзину
-
+
1E. Корпус насоса в сборе R902195977
В корзину
-
+
1. Корпус насоса R902167193
В корзину
-
+
2. Сквозная приводная муфта R902195052
В корзину
-
+
3. Эксцентриковый винт R902049734
В корзину
-
+
4. Комплект уплотнений для штока R902602138
В корзину
-
+
5. Направляющее кольцо R902603689
В корзину
-
+
6. Стопорный винт R909153371
В корзину
-
+
7. Стопорный винт R909153371
В корзину
-
+
8. Стопорный винт R909153371
В корзину
-
+
9. Стопорный винт R909153371
В корзину
-
+
10. Стопорный винт R909153371
В корзину
-
+
11. Стопорный винт R909153371
В корзину
-
+
12. Стопорный винт R909153371
В корзину
-
+
13. Стопорный винт R909153338
В корзину
-
+
14. Двойная разъемная заглушка R909831319
В корзину
-
+
15. Двойная разъемная заглушка R902049733
В корзину
-
+
16. Уплотнительная гайка R909153271
В корзину
-
+
17. Роликовый подшипник скольжения R909831337
В корзину
-
+
2E. Клапан сброса давления R902016398
В корзину
-
+
1. Стопорный винт R909445618
В корзину
-
+
2. Манжета клапана R902010478
В корзину
-
+
3. Шпиндель клапана R902010477
В корзину
-
+
4. Подпружинивающая гайка R902016288
В корзину
-
+
5. Нажимная пружина R909921948
В корзину
-
+
6. Резьбовой штифт R902016289
В корзину
-
+
7. Уплотнительное кольцо R909083761
В корзину
-
+
8. Резервное кольцо R909831768
В корзину
-
+
3E. Клапан сброса давления R902016398
В корзину
-
+
4E. Клапан сброса давления R902016398
В корзину
-
+
5E. Клапан сброса давления R902016398
В корзину
-
+
6E. Клапан сброса давления R902016392
В корзину
-
+
1. Стопорный винт R902168491
В корзину
-
+
2. Шпиндель клапана R902168489
В корзину
-
+
3. Пружинный воротник R902168490
В корзину
-
+
4. Нажимная пружина R902435901
В корзину
-
+
5. Уплотнительное кольцо R909152694
В корзину
-
+
6. Шайба R909153402
В корзину
-
+
F. Управляющий картридж с отверстием R902115351
В корзину
-
+
1F. Контрольный картридж без отверстия R902000520
В корзину
-
+
1. Управляющий винт R909414726
В корзину
-
+
2. Дифференциальный поршень R902037909
В корзину
-
+
3. Труба контроллера R909921883
В корзину
-
+
4. Шайба R909421327
В корзину
-
+
5. Пружинный воротник R909414047
В корзину
-
+
6. Нажимная пружина R902228522
В корзину
-
+
7. Резьбовой штифт R902037910
В корзину
-
+
8. Кольцо R909921887
В корзину
-
+
9. Стопорное кольцо R909156476
В корзину
-
+
10. Уплотнительное кольцо R909083761
В корзину
-
+
11. Уплотнительная гайка R909152707
В корзину
-
+
12. Стопорное кольцо R909083380
В корзину
-
+
13. Пружина R909153848
В корзину
-
+
14. Шестигранная гайка R909157287
В корзину
-
+
2F. Отверстие R909408665
В корзину
-
+
G. Опорный фланец в комплекте R902195264
В корзину
-
+
1. Опорный фланец R902195931
В корзину
-
+
2. Уплотнительное кольцо R909086678
В корзину
-
+
3. Гнездо, винт с головкой R909086573
В корзину
-
+
4. Цилиндрический штифт R900748992
В корзину
-
+
H. Опорный фланец в комплекте R902205458
В корзину
-
+
1. Опорный фланец R902167094
В корзину
-
+
2. Втулка подшипника R909449136
В корзину
-
+
3. Уплотнительное кольцо R909086678
В корзину
-
+
4. Гнездо, винт с головкой R909086573
В корзину
-
+
5. Цилиндрический штифт R900748992
В корзину
-
+
I. Внутренний шестеренчатый насос R902167060
В корзину
-
+
1. Промежуточный фланец R902148201
В корзину
-
+
2. Сквозная приводная муфта R902095397
В корзину
-
+
3. Внутренний корпус шестеренчатого насоса R902124940
В корзину
-
+
4. Шпонка вала R902025645
В корзину
-
+
5. Стопорное кольцо R909156930
В корзину
-
+
6. Гнездо, винт с головкой R909083060
В корзину
-
+
7. Уплотнительное кольцо R909086823
В корзину
-
+
8. Уплотнительное кольцо R909084504
В корзину
-
+
9. Уплотнительное кольцо R913032365
В корзину
-
+
10. Штифт R909087694
В корзину
-
+
✕
