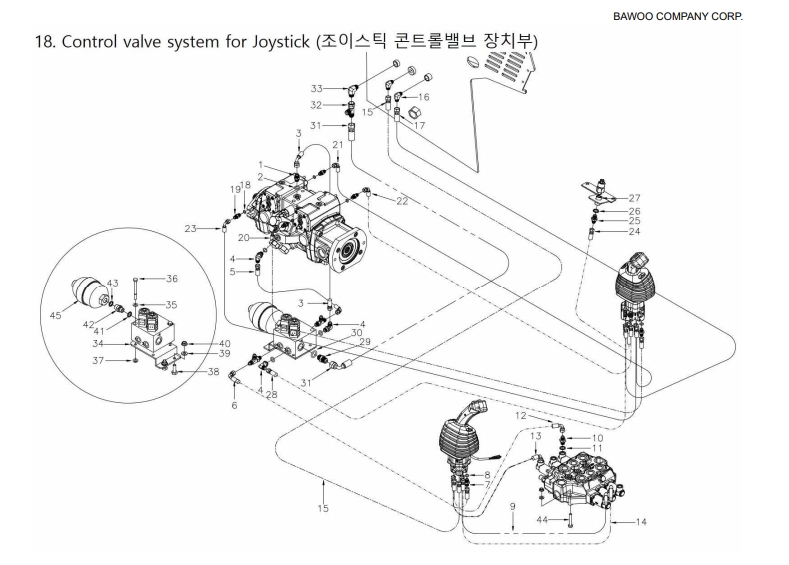

18. Система регулирующих клапанов для джойстика
12. Крышка машинного отделения Kubota
42. Электрическая система для стеклоочистителя, омывающей жидкости, вращающегося маяка
16. Кабина оператора и шина
21. Радиатор Kubota
25. Гидравлический бак и топливный бак
26. Топливопровод Kubota
17. Ручка рулевого управления, джойстик управления
2. Вал двигателя
15. Передняя дверь в сборе
22. Глушитель Kubota
38. Электрическая система Kubota
34. Гидравлическая линия высокоточной системы
43. Предохранительное устройство
7. Наклонный цилиндр
35-1. Кондиционер воздуха Kohler
19. Двигатель Kubota
26-1 Топливопровод Kohler
48-1. Кабельная линия Kohler
9. Внешние кузовные части
8. Телескопический цилиндр
45. Приводной насос
39. Электрическая система для кондиционера и обогревателя воздуха
14. Кабина оператора, ограждение кабины
20. Насос
6. Подъемный цилиндр
21-1. Радиатор Kohler
44. Электрические детали — резервная сигнализация
19-1. Двигатель Kohler
29. Вспомогательная гидравлическая линия
38-1. Электрическая система Kohler
5. Ковш
11. Верхняя крышка машинного отделения с гидравлическим охладителем в сборе
1. Ходовая часть
47. Регулирующий клапан
22-1. Глушитель Kohler
46. Приводной двигатель
3. Стрела
31. Гидравлическая магистраль приводной части
28. Гидравлическая линия ковша
37. Приборная панель, кабина
37-1. Приборная панель, ограждение кабины
40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Фитинг 330T4-1801
В корзину
-
+
2. Уплотнительное кольцо 330T4-1802
В корзину
-
+
3. Шланг 330T4-1803
В корзину
-
+
4. Фитинг EL 330T4-1804
В корзину
-
+
5. Шланг 330T4-1805
В корзину
-
+
6. Шланг 330T4-1806
В корзину
-
+
7. Фитинг 330T4-1807
В корзину
-
+
8. Уплотнительное кольцо 330T4-1808
В корзину
-
+
9. Шланг 330T4-1809
В корзину
-
+
10. Фитинг 330T4-1810
В корзину
-
+
11. Уплотнение 330T4-1811
В корзину
-
+
12. Шланг 330T4-1812
В корзину
-
+
13. Шланг 330T4-1813
В корзину
-
+
14. Шланг 330T4-1814
В корзину
-
+
15. Шланг 330T4-1815
В корзину
-
+
16. Фитинг EL 330T4-1816
В корзину
-
+
17. Шланг 330T4-1817
В корзину
-
+
18. Уплотнительное кольцо 330T4-1818
В корзину
-
+
19. Ниппель, насос 330T4-1819
В корзину
-
+
20. Шланг 330T4-1820
В корзину
-
+
21. Шланг 330T4-1821
В корзину
-
+
22. Шланг 330T4-1822
В корзину
-
+
23. Шланг 330T4-1823
В корзину
-
+
24. Шланг 330T4-1824
В корзину
-
+
25. Фитинг 330T4-1825
В корзину
-
+
26. Уплотнение 330T4-1826
В корзину
-
+
27. Пластина 330T4-1827
В корзину
-
+
28. Шланг 330T4-1828
В корзину
-
+
29. Фитинг 350T4-1837
В корзину
-
+
30. Уплотнительное кольцо 350T4-1838
В корзину
-
+
31. Шланг 350T4-1839
В корзину
-
+
32. Т-образный фитинг 350T4-1840
В корзину
-
+
33. Фитинг EL 350T4-1841
В корзину
-
+
34. Кронштейн 350T4-1842
В корзину
-
+
35. Шайба 330T4-1829
В корзину
-
+
36. Болт 330T4-1830
В корзину
-
+
37. Гайка 350T-1843
В корзину
-
+
38. Болт 350T-1844
В корзину
-
+
39. Шайба 350T-1845
В корзину
-
+
40. Гайка 350T-1846
В корзину
-
+
41. Уплотнение 330T4-1835
В корзину
-
+
42. Фитинг 330T4-1832
В корзину
-
+
43. Уплотнение 330T4-1835
В корзину
-
+
44. Болт 330T4-1837
В корзину
-
+
45. Гидроаккумулятор 330T4-1836
В корзину
-
+
✕
