Bawoo BSL350EX v4

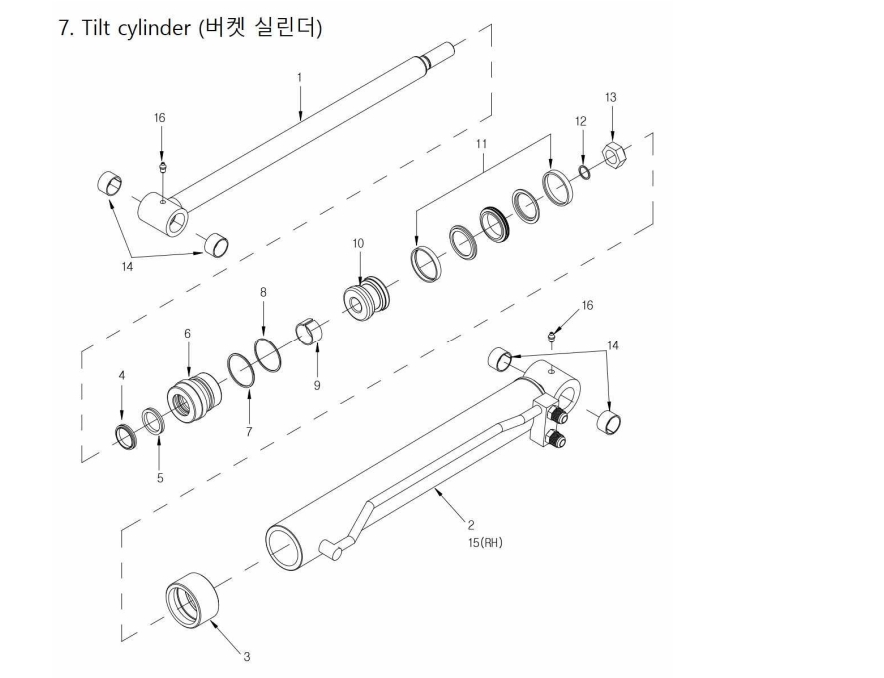

1. Стержень 350T4-0701
В корзину
-
+
2. Хонинговальная труба Lh 350T4-0702
В корзину
-
+
3. Колпачковая гайка 350T4-0703
В корзину
-
+
4. Пылезащитное уплотнение 350T4-0704
В корзину
-
+
5. Уплотнение штока 350T4-0705
В корзину
-
+
6. Уплотнение 350T4-0706
В корзину
-
+
7. Уплотнительное кольцо 350T4-0707
В корзину
-
+
8. Опорное кольцо 350T4-0708
В корзину
-
+
9. Втулка 350T4-0709
В корзину
-
+
10. Поршень 350T4-0710
В корзину
-
+
11. Компактное уплотнение 350T4-0711
В корзину
-
+
12. Уплотнительное кольцо 350T4-0712
В корзину
-
+
13. Гайка 350T4-0713
В корзину
-
+
14. Двойной подшипник 350T4-0714
В корзину
-
+
15. Хонинговальная труба Rh 350T4-0715
В корзину
-
+
16. Ниппель для смазки 350T4-0716
В корзину
-
+
✕
