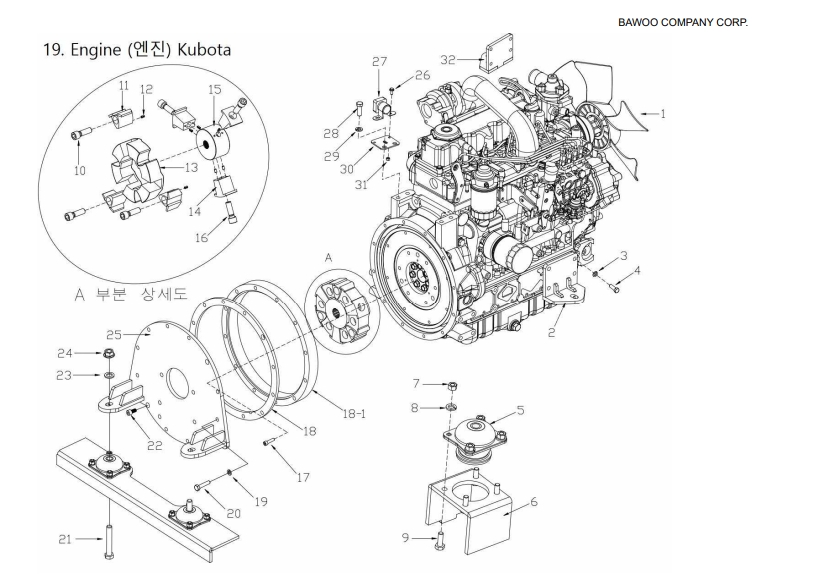

19. Двигатель Kubota
26-1 Топливопровод Kohler
48-1. Кабельная линия Kohler
9. Внешние кузовные части
8. Телескопический цилиндр
45. Приводной насос
39. Электрическая система для кондиционера и обогревателя воздуха
14. Кабина оператора, ограждение кабины
20. Насос
6. Подъемный цилиндр
21-1. Радиатор Kohler
44. Электрические детали — резервная сигнализация
19-1. Двигатель Kohler
29. Вспомогательная гидравлическая линия
38-1. Электрическая система Kohler
5. Ковш
11. Верхняя крышка машинного отделения с гидравлическим охладителем в сборе
1. Ходовая часть
47. Регулирующий клапан
22-1. Глушитель Kohler
46. Приводной двигатель
3. Стрела
31. Гидравлическая магистраль приводной части
28. Гидравлическая линия ковша
37. Приборная панель, кабина
37-1. Приборная панель, ограждение кабины
40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Вентилятор 330T4-1901-1K
В корзину
-
+
2. Неподвижная пластина 330T4-1902L-1
В корзину
-
+
3. Пружинная шайба 330T4-1903
В корзину
-
+
4. Болт 330T4-1904
В корзину
-
+
5. Виброизолирующая резина 330T4-1905
В корзину
-
+
6. Неподвижная пластина 330T4-1906
В корзину
-
+
7. Гайка 330T4-1907
В корзину
-
+
8. Пружинная шайба 330T4-1908
В корзину
-
+
9. Болт 330T4-1909
В корзину
-
+
A. Муфта 330T4-1910A
В корзину
-
+
10. Болт 330T4-1910-1
В корзину
-
+
11. Втулка 330T4-1910-2
В корзину
-
+
12. Пружина штифта 330T4-1910-3
В корзину
-
+
13. Элемент 330T4-1910-4
В корзину
-
+
14. Вставка 330T4-1910-5
В корзину
-
+
15. Втулка 330T4-1910-6
В корзину
-
+
16. Болт 330T4-1910-7
В корзину
-
+
17. Болт с гаечным ключом 330T4-1917
В корзину
-
+
18. Распорная пластина 330T4-1916-1
В корзину
-
+
18-1. Распорная пластина 330T4-1916-2
В корзину
-
+
19. Пружинная шайба 330T4-1919
В корзину
-
+
20. Болт 330T4-1920
В корзину
-
+
21. Болт 330T4-1921
В корзину
-
+
22. Болт 330T4-1922
В корзину
-
+
23. Шайба 330T4-1923
В корзину
-
+
24. Гайка 330T4-1924
В корзину
-
+
25. Неподвижная пластина 330T4-1925
В корзину
-
+
26. Болт 330T4-1936
В корзину
-
+
27. Пусковое реле 330T4-1937
В корзину
-
+
28. Болт 330T4-1939
В корзину
-
+
29. Гайка 330T4-1940
В корзину
-
+
30. Неподвижная пластина 330T4-1933
В корзину
-
+
31. Гайка 330T4-1932
В корзину
-
+
32. Неподвижная пластина 330T4-1902R-1
