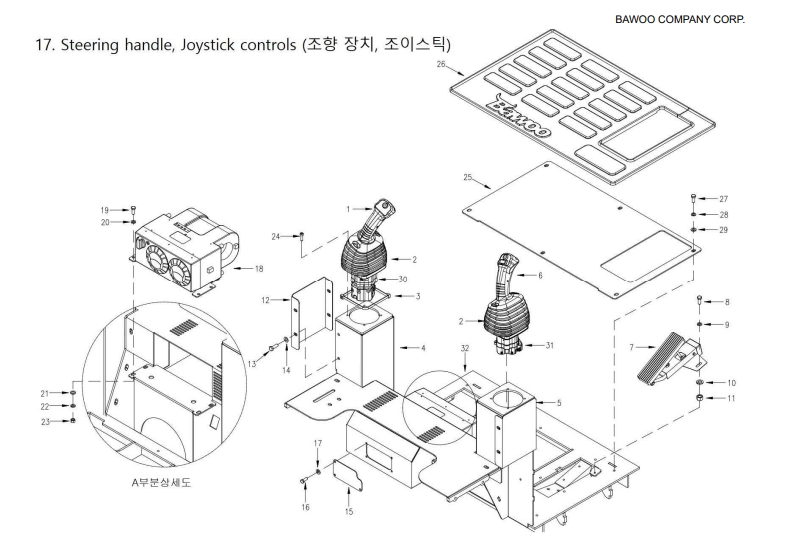

17. Ручка рулевого управления, джойстик управления
2. Вал двигателя
15. Передняя дверь в сборе
22. Глушитель Kubota
38. Электрическая система Kubota
34. Гидравлическая линия высокоточной системы
43. Предохранительное устройство
7. Наклонный цилиндр
35-1. Кондиционер воздуха Kohler
19. Двигатель Kubota
26-1 Топливопровод Kohler
48-1. Кабельная линия Kohler
9. Внешние кузовные части
8. Телескопический цилиндр
45. Приводной насос
39. Электрическая система для кондиционера и обогревателя воздуха
14. Кабина оператора, ограждение кабины
20. Насос
6. Подъемный цилиндр
21-1. Радиатор Kohler
44. Электрические детали — резервная сигнализация
19-1. Двигатель Kohler
29. Вспомогательная гидравлическая линия
38-1. Электрическая система Kohler
5. Ковш
11. Верхняя крышка машинного отделения с гидравлическим охладителем в сборе
1. Ходовая часть
47. Регулирующий клапан
22-1. Глушитель Kohler
46. Приводной двигатель
3. Стрела
31. Гидравлическая магистраль приводной части
28. Гидравлическая линия ковша
37. Приборная панель, кабина
37-1. Приборная панель, ограждение кабины
40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Рычаг джойстика LH 330T4-1709
В корзину
-
+
2. Защитный чехол джостика 330T4-1711
В корзину
-
+
3. Пластина 330T4-1712
В корзину
-
+
4. Колонка 330T4-1706
В корзину
-
+
5. Колонка 330T4-1707
В корзину
-
+
6. Рычаг джойстика RH 330T4-1709-1
В корзину
-
+
7. Педаль акселератора в сборе 330T4-1718
В корзину
-
+
8. Болт 330T4-1716
В корзину
-
+
9. Шайба 330T4-1717
В корзину
-
+
10. Шайба 330T4-1704
В корзину
-
+
11. Гайка 330T4-1705
В корзину
-
+
12. Пластина 330T4-1706-01
В корзину
-
+
13. Болт 330T4-1706-02
В корзину
-
+
14. Пружинная шайба 330T4-1706-03
В корзину
-
+
15. Пластина 330T4-3608-03
В корзину
-
+
16. Болт 330T4-3608-04
В корзину
-
+
17. Пружинная шайба 330T4-3608-05
В корзину
-
+
18. Обогреватель 330T4-3608
В корзину
-
+
19. Болт 330T4-3608-01
В корзину
-
+
20. Пружинная шайба 330T4-3608-02
В корзину
-
+
21. Шайба 330T4-3608-06
В корзину
-
+
22. Пружинная шайба 330T4-3608-07
В корзину
-
+
23. Гайка 330T4-3608-08
В корзину
-
+
24. Болт 330T4-1708
В корзину
-
+
25. Пластина пола 350T4-0901
В корзину
-
+
26. Коврик 330T4-1724
В корзину
-
+
27. Болт 330T4-1725
В корзину
-
+
28. Шайба 330T4-1726
В корзину
-
+
29. Гайка 330T4-1727
В корзину
-
+
30. Блок для джостика LH 330T4-1710
В корзину
-
+
31. Блок для джостика RH 330T4-1710-1
В корзину
-
+
32. Корпус 330T4-1701
В корзину
-
+
✕
