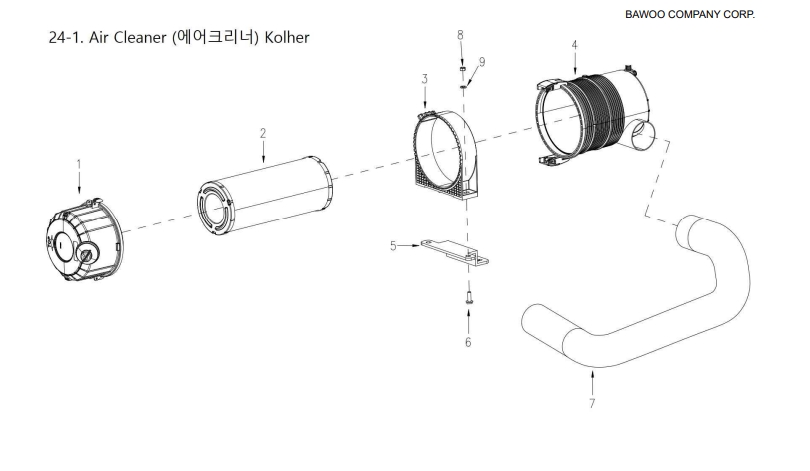

Bawoo BSL350EX v4
1. Нижняя крышка 330T4-2401KH
В корзину
-
+
2. Фильтрующий элемент 330T4-2402KH
В корзину
-
+
3. Зажим 330T4-2403KH
В корзину
-
+
4. Корпус 330T4-2404KH
В корзину
-
+
5. Кронштейн 330T4-2405KH
В корзину
-
+
6. Болт 330T4-2406KH
В корзину
-
+
7. Шланг воздухоочистителя 330T4-2407KH
В корзину
-
+
8. Гайка 330T4-2408KH
В корзину
-
+
9. Шайба 330T4-2409KH
В корзину
-
+
✕
