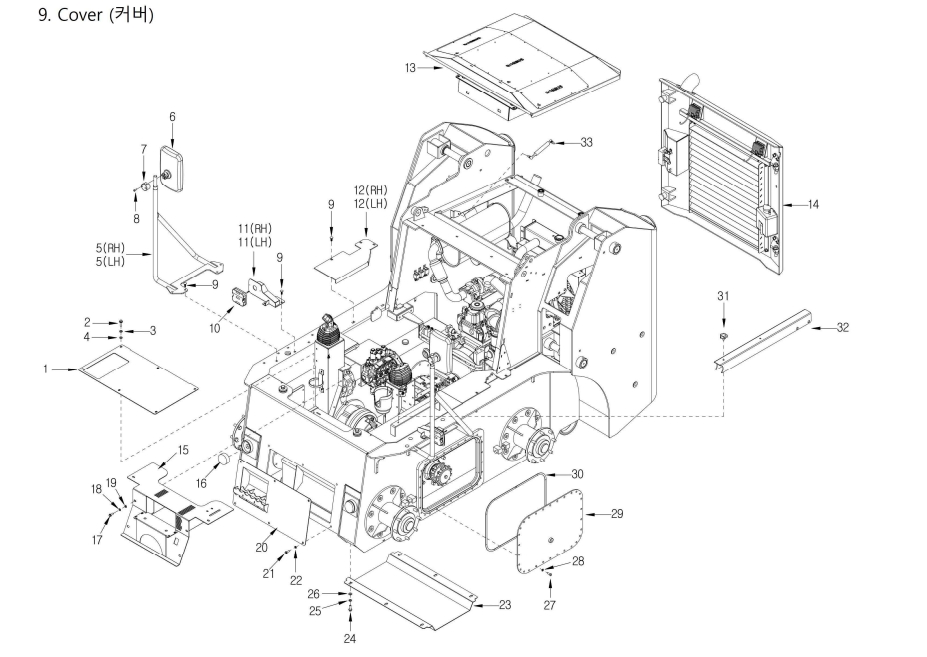

9. Внешние кузовные части
8. Телескопический цилиндр
45. Приводной насос
39. Электрическая система для кондиционера и обогревателя воздуха
14. Кабина оператора, ограждение кабины
20. Насос
6. Подъемный цилиндр
21-1. Радиатор Kohler
44. Электрические детали — резервная сигнализация
19-1. Двигатель Kohler
29. Вспомогательная гидравлическая линия
38-1. Электрическая система Kohler
5. Ковш
11. Верхняя крышка машинного отделения с гидравлическим охладителем в сборе
1. Ходовая часть
47. Регулирующий клапан
22-1. Глушитель Kohler
46. Приводной двигатель
3. Стрела
31. Гидравлическая магистраль приводной части
28. Гидравлическая линия ковша
37. Приборная панель, кабина
37-1. Приборная панель, ограждение кабины
40. Тормозная и электромагнитная магистраль
30. Главная гидравлическая линия
13. Кабина оператора с открытым навесом
36-1. Система обогрева Kohler
23. Детали, относящиеся к двигателю Kubota
36. Система обогрева Kubota
24. Воздухоочиститель Kubota
32. Гидравлическая магистраль стояночного тормоза
35. Кондиционер воздуха Kubota
41. Электрическая система для Hi-flow
24-1. Воздухоочиститель Kohler
27. Гидравлическая линия подъемного рычага
23-1. Детали, относящиеся к двигателю Kohler
Скачать каталог
Bawoo BSL350EX v4
1. Подножка 350T4-0901
В корзину
-
+
2. Болт 350T4-0902
В корзину
-
+
3. Пружинная шайба 350T4-0903
В корзину
-
+
4. Шайба 350T4-0904
В корзину
-
+
5. Держатель для зеркала 330T4-0905-1
В корзину
-
+
5-1. Держатель для зеркала 330T4-0909-1
В корзину
-
+
6. Зеркало 330T4-0908
В корзину
-
+
7. Крепление для зеркала 330T4-0906
В корзину
-
+
8. Болт 350T4-0908
В корзину
-
+
9. Квадратный болт 330T4-0818
В корзину
-
+
10. Поворотник 330T4-0901
В корзину
-
+
11. Кронштейн для поворотника 350T4-0911R
В корзину
-
+
11-1. Кронштейн для поворотника 350T4-0911L
В корзину
-
+
12. Боковая панель 350T4-0912L
В корзину
-
+
12-1. Боковая панель 350T4-0912R
В корзину
-
+
13. Верхняя крышка двигателя 350T4-0913
В корзину
-
+
14. Задняя крышка двигателя 350T4-0914K
В корзину
-
+
15. Панель 350T4-0915
В корзину
-
+
16. Резиновая опора 330T4-0809
В корзину
-
+
17. Болт 350T4-0917
В корзину
-
+
18. Пружинная шайба 350T4-0918
В корзину
-
+
19. Шайба 350T4-0919
В корзину
-
+
20. Передняя крышка с подножкой 350T4-0920
В корзину
-
+
21. Болт 330T4-0813
В корзину
-
+
22. Шайба 330T4-0812
В корзину
-
+
23. Нижняя пластина 330T4-0824F
В корзину
-
+
24. Болт 330T4-0826
В корзину
-
+
25. Шайба 330T4-0825
В корзину
-
+
26. Пружинная шайба 330T4-0824-01
В корзину
-
+
27. Болт 350T4-0927
В корзину
-
+
28. Пружинная шайба 350T4-0928
В корзину
-
+
29. Крышка 350T4-0929
В корзину
-
+
30. Прокладка для крышки 350T4-0930
В корзину
-
+
31. Опорное устройство для подъемного рычага 330T4-0320
В корзину
-
+
32. Болт 330T4-0323
В корзину
-
+
33. Газовый амортизатор 330T4-0848
