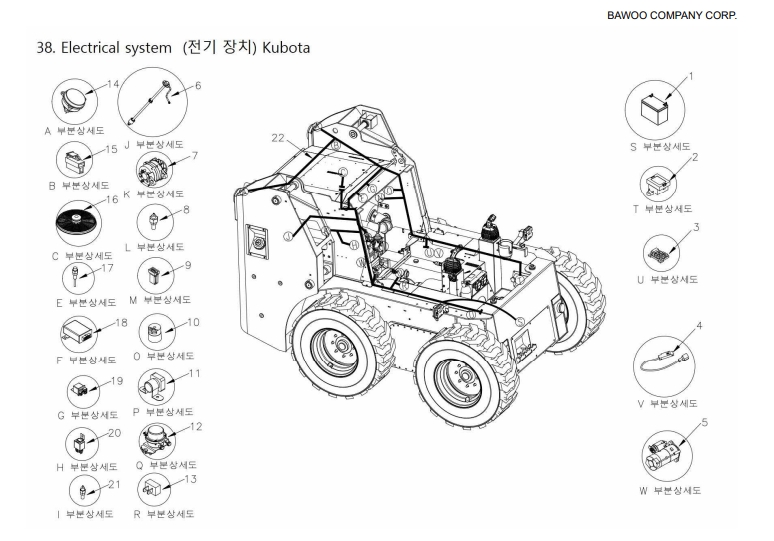

Bawoo BSL350EX v4
1. Батарея 330T4-3814
В корзину
-
+
2. Блок предохранителей 330T4-2319
В корзину
-
+
3. Релейная коробка 330T4-2316
В корзину
-
+
4. Датчик присутствия 330T4-1319
В корзину
-
+
5. Стартер 330T4-3811K
В корзину
-
+
6. Датчик расхода топлива 330T4-3804
В корзину
-
+
7. Генератор 330T4-3807K
В корзину
-
+
8. Датчик давления масла 350T4-3808K
В корзину
-
+
9. Соединительный элемент, опция 330T4-3832
В корзину
-
+
10. Датчик воздухоочистителя 330T4-3808K
В корзину
-
+
11. Пусковое реле 330T4-3809
В корзину
-
+
12. Разъединительный выключатель 330T4-3838
В корзину
-
+
13. Предохранитель, вентилятор охладителя 330T4-4002
В корзину
-
+
14. Задний фонарь 330T4-0901
В корзину
-
+
15. Разъем 350-4319
В корзину
-
+
16. Охладитель гидравлического масла 330T4-3803
В корзину
-
+
17. Помпа 350-4321
В корзину
-
+
18. Блок управления 350-4322
В корзину
-
+
19. Реле предварительного нагрева 350-4323
В корзину
-
+
20. Реле двигателя вентилятора охладителя 330T4-3825
В корзину
-
+
21. Датчик температуры воды 350-4325
В корзину
-
+
22. Основной жгут проводов 350T4-3843K
